● 产品组成

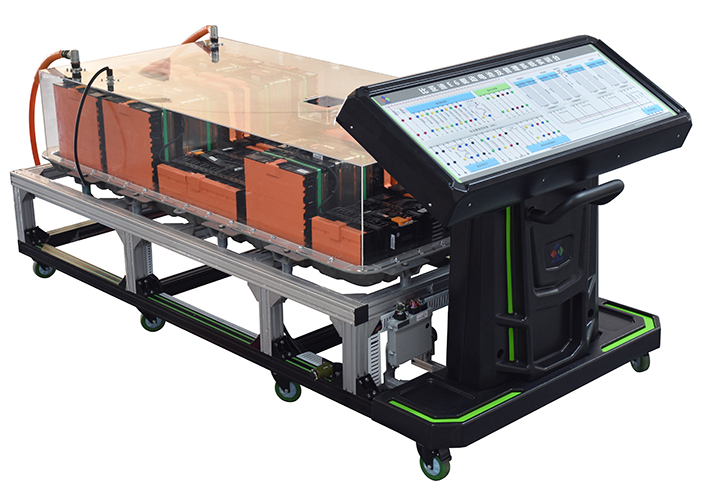

比亚迪E6原车动力电池包及管理系统、控制面板、智能化故障设置系统、支撑平台。
● 功能描述
1.学生可直观了解电池包内部结构，由单体电池组成的电池组，由多个电池组串联组成电池包；
2.每个电池组都配有单独的电池检测模块，所有的分模块都通过CAN总线与主控模块通讯，并实现均衡控制；
3.实训台配有检测控制面板，可以通过检测孔对各控制线及信号线进行电阻、电压、电流等数据检测；
4.实训台正常工作时配合比亚迪驱动系统及驱动控制系统一起使用；
5.配备智能化故障设置考核系统，可配套理实一体化数字实训平台使用。
● 教学及实训项目
1.了解动力电池包的结构组成；
2.了解动力电池包及电池管理系统的部件布置及应用；
3.动力电池包及电池管理系统的故障诊断；
4.掌握高压操作安全原理及操作方法；
5.了解电池管理系统的各项功能；
6.掌握磷酸铁锂电池的特性及方形封装电池的结构；
7.掌握电动汽车上下电逻辑关系。

● 工艺要求
外观设计拥有自主知识产权，实训台整体结构美观大方，耐油耐腐蚀，便于清洁。操作面板、立柱、底座采用模块化设计，模具一体成型高强度ABS吸塑外观，内部钢结构支架坚固耐用，电子原器件接线位于立柱等封闭空间内，整机具备安全性与可靠性。
● 产品规格
外型尺寸：2000mm×1400mm×750mm
工作电压：DC   12V
输出电压：DC   306.9V
工作温度：-20°—60°
