●产品组成

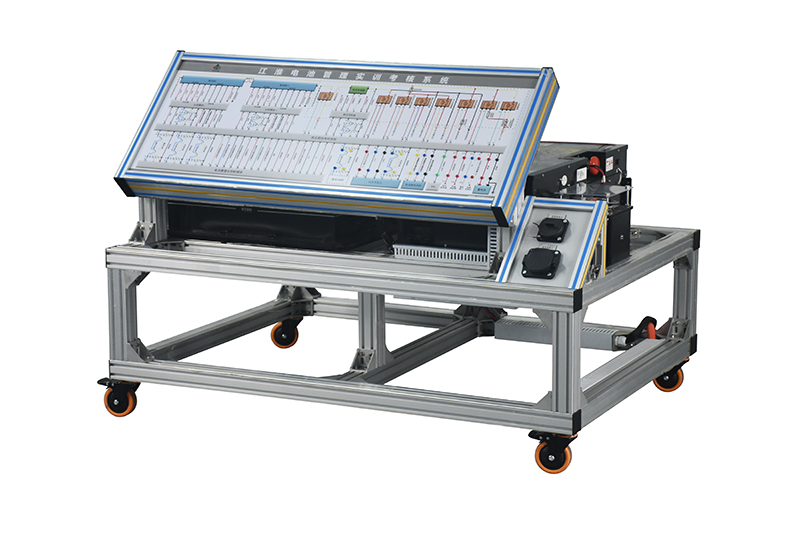

实训台包括：动力电池及管理系统、高压连接线、检测面板、智能化故障设置系统、支撑平台等。
●功能描述
1.  部件展示功能：
    高压电池组护罩采用局部解剖使其内部的单体锂电池、电池检测模块、串轨等部件清晰可见。学生可直观了解电池包内部结构，有单体电池组成的电池组，由多个电池组串联组成电池包，了解电池包内部电池组的排列方式及产品加工工艺。
2.  网数据传输功能：
    每个电池组都配有单独的电池检测模块，所有的分模块都通过CAN总线与主控模块通讯，构成子系统网络，并实现均衡控制。
3.  检测功能：
①  实训台配有检测控制电路图面板，可以参照电路图，通过双向检测端子对各控制线及信号线进行数据参数提取，电压检测、电阻检测等快速完成检测。
②  诊断仪检测，可以应用通用汽车诊断仪或专用诊断仪对动力电池管理系统进行检测。读取故障码、清除故障码及数据流应用。
● 教学及实训项目
1、了解动力电池包的内部结构组成与连接方式；
2、高压电池主控模块与从控模块的信息传输；
3、电池正极和电池负极主电源线的区分、拆装及电压检测；
4、电池管理控制系统控制器的位置、作用、控制内容、控制原理；
5、电池管理控制系统的电路分析与故障排除；
6、电池管理控制系统的诊断仪检测与数据分析。

●产品规格
产品尺寸: 长×宽×高  1500×1100×1100

江淮IEV新能源汽车系列
