● 产品组成
连接高压线：1）高压电池连接线；
                  2）高压配电箱连接线；
                  3）电机控制器连接线；
                  4）DC/DC转换器连接线；
                  5）交流充电口连接线；
                  6）直流充电口连接线；
                  7）车载充电机连接线。
保护装备：绝缘服、绝缘鞋、绝缘手套、护目镜；
提示系统：报警灯；

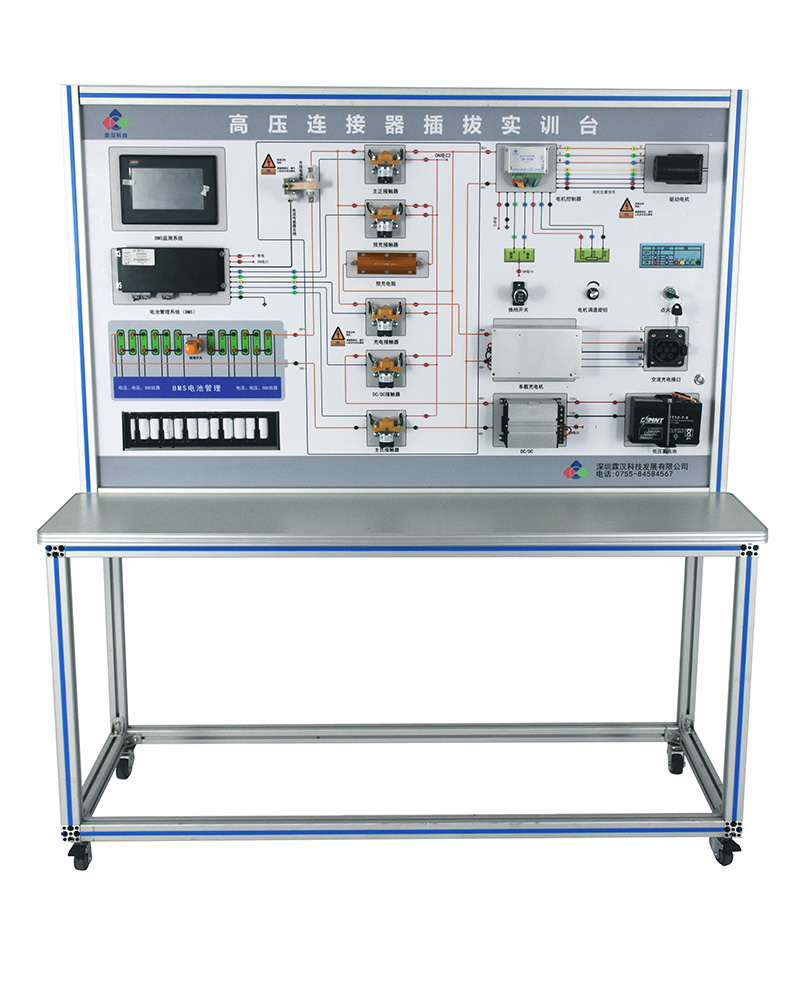

示教板面板：彩色喷绘高压系统原理图、高压线定位插孔；
产品台架:欧标铝型材 、万向锁止脚轮。
● 功能描述
1.面板采用实物连接线束将模拟的各系统高压模块连接到一起，使用单片机模拟信号做为系统电压，这一电压会很低，在安全的电压范围之内。
2.面板线路连接正常状态下，打开点火开关，检测所有线路的连接状态和机械维修开关状态，当检测到有线路连接断开或机械维修开关有断开，立即发出报警，点亮警告指示灯。
3.维修检测状态下时，点火开关处于关闭状态。操作步骤为关闭点火开关、断开电压蓄电池负极或正极、断开电池包上的机械维修开关、插拔各系统间高压连接线束。以上操作步骤为顺序步骤，如顺序错误则发出报警。
● 教学及实训项目
1.高压操作安全的规则；
2.高压操作安全的防护措施；
3.高压操作安全的流程；
4.高压系统的构成原件；
5.高压系统线路布置；
6.维修开关的作用与拆装；
7.高压连接线路的拆装；
8.高压连接线路的检测。

● 产品规格
1.外形尺寸：1500mm×600mm×1700mm（长×宽×高）
2.工作电压：AC220V转DC 12V
