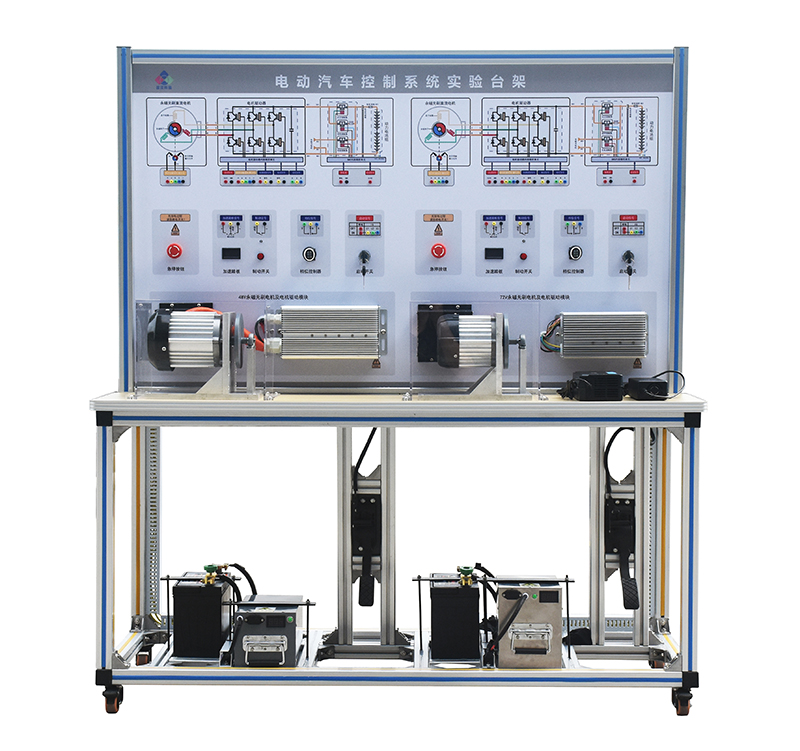

● 产品组成
直流永磁同步电机、电机控制器、DC-DC电源转换模块、动力电池组、车载充电机、高压配电箱、油门踏板、档位开关、智能故障设置系统。
● 功能描述：
1.学生可直观了解驱动电机控制系统结构及产品工艺；
2.设备可以启动运行，完全展示驱动电机的各个工况；
3.面板上配有电器原理图，表述DC/DC转换器及电机控制器的工作原理；
4.可以通过控制面板检测孔对各控制线及信号线进行故障检测；
● 教学及实训项目
1.电池输出电压显示；
2.通讯故障检测；
3.电机各信号采集实验（电阻、电压、电流等）；
4.电动汽车电机结构学习；
5.电动汽车电机及电机控制器高压安全操作实训；
6.电动汽车高压器件拆装试验；
7.DC/DC转换器的工作原理。

● 产品规格
    台架尺寸：1500mm×600mm×1700mm（长×宽×高）
    工作电压；DC72V
