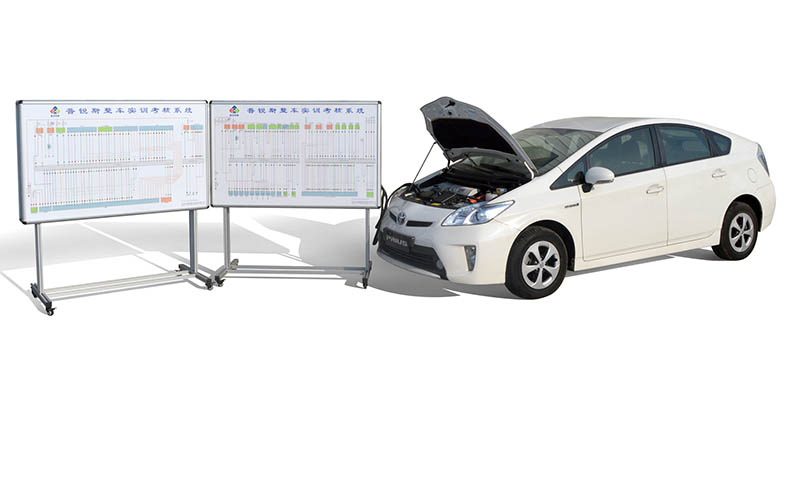

普锐斯混合动力整车检测实训系统
● 产品组成
1.丰田普锐斯混合动力整车一辆,信号检测示教系统一套。
2.智能化故障设置器、航空插头数据线、万向锁止脚轮、辅助设施。
3.示教系统面板喷绘彩色工作原理电路图、双向检测端子等。
● 功能描述
1.保持整车完整结构,各控制系统、传感器、执行器齐全,可正常运行;
2.“信号检测示教系统”通过专用线束与整车连接,确保连接断开后整车功能完整,保持原车所有功能。
3.示教系统面板喷绘有彩色电路图,学员可直观对照电路图和原车发动机、高压变频器与逆变器、电子无级变速器等实物,认识和分析各控制系统的工作原理;
4.示教系统面板上安装有检测端子,可直接在面板上进行原车发动机控制单元、混合动力控制单元、电子无级变速器控制单元、等的检测实训;
5.原车有诊断座,可连接汽车解码器,对各个系统进行自诊断功能;
6.配置智能化故障设置系统。
● 教学及实训项目
1.普锐斯混联式油电混合动力整车结构的认知;
2.对原车仪表显示信息的认知与识别(如:混合动力系统指示器画面、油耗记录画面、能量监视器画面、车速、档位显示与各工况指示灯等;
3.各仪表显示参数的学习;
4.可分别进行以下控制系统的检测实训;
5.车载自诊断系统学习与实训。
● 产品规格
整车尺寸:长×宽×高 4485mm×1745mm×1510mm
示教板尺寸:长×宽×高 1800mm×600mm×1700mm
